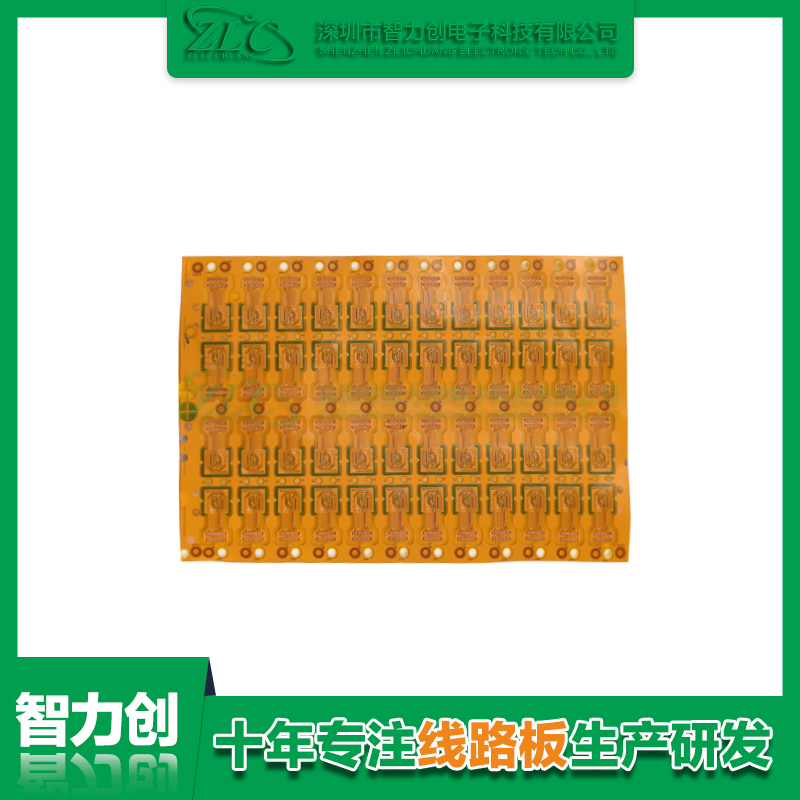

FPC：英文全拼Flexible Printed Circuit ，柔性印制線路板，簡稱軟板。它是通過在一種柔性的基材表面利用蝕刻工藝方法而制成的單面、雙面以及多層電路板。表層線路也可以通過金屬化孔實現內外層電氣聯通 。

柔性電路板制作方式簡單，成本低，而相對于傳統(硬板)來說，實現了重量突破，也更薄。在某些領域應用上的柔性電路板，也可以有效降低器件體積，方便攜帶。其應用場景廣泛，實驗價值高，科研制備熱度也經久不衰。

工藝介紹

到目前為止，絕大部分制備fpc板電路制作都是使用加減法(蝕刻)加工，通常在銅箔紙上進行光刻抗蝕層，從而制備傳統工藝的FPC板。首先要印刷/光刻線路，再顯影、去膜，再絲印阻焊，接著再做表面處理，最后沖形等等方式，流程繁多且不易一次成功，需要用到的設備儀器也比較多。但自從上海眾瀕科技的微電子打印機問世以來，諸多高校以及科研機構使用眾瀕科技推出的一體噴印+蝕刻方式可以快速有效的制備出性能卓越的FPC電路。它的優勢相比傳統方式的效率更高，通過一臺打印機和配套的加熱臺就可以制備完成。不僅能夠縮短制備器件所需耗時，更能在此基礎上設計出其他的平面結構。

打印機制備

1，首先在微電子打印機軟件上繪制FPC線路（也可導入其他繪圖軟件上的圖片）；

2，將圖層用微電子打印機的打印機功能打印到銅箔紙上，使用的墨水材料是DT15A型絕緣材料；

3，將打印完成的銅箔紙進行后處理(一般要求是120度加熱30分鐘)；

4，將后處理完畢的銅箔紙放置到盛有蝕刻液(EL01F)中蝕刻10分鐘左右取出，再使用清洗液(CF01E)清洗掉銅箔線路上表面覆蓋的DT15A絕緣墨水，即可完成。

注意事項

1，F(xiàn)PC板制備完成后，應當使用丙二醇甲醚醋酸酯作為清洗溶液清洗噴頭。請勿使用一般酒精進行清洗，以防酒精和絕緣材料發生反應堵塞噴孔。

2，蝕刻過程中應當實時查看蝕刻效果，盡量不要將要蝕刻的銅箔紙長期放置在蝕刻液中導致過度蝕刻。

3，銅箔紙表面盡量要保持清潔，以防噴墨的絕緣層線路不能被覆蓋或者被污染。
